直燃法氧化硅及氧化铝生产装备（GPU覆铜板填料）
设备技术特点：
1. 性能适配性强：专属匹配高端GPU板材低介电、低膨胀、低放射性核心需求，优于传统熔融法设备产品；
2. 自动化程度高：全流程密闭自动化生产，防爆、环保、安全等级达标，可24小时连续量产；
3. 产品一致性好：智能参数调控，批次偏差极小，满足高端电子材料严苛质控标准；
4. 性价比突出：相较于进口气相法设备，投资与运维成本更低，适合规模化国产化量产。
产品介绍：
1. GPU覆铜板填料硬性指标（直燃法独有优势）
GPU算力板、CoWoS先进封装载板对绝缘填料性能要求极高，仅直燃法工艺可稳定满足四大核心指标，是高端高频高速覆铜板的刚需工艺：
（1）低介电Dk/Df：产物为规整亚微米球形结构、无棱角缺陷，高频信号传输损耗远低于传统熔融球硅，适配高频高速信号传输需求；
（2）超低CTE低热膨胀：粉体结构稳定，高填充比例下仍可抑制板材热形变，杜绝GPU高负载持续运算时的板材翘曲、开裂问题；
（3）Low-α极低放射性：采用高纯金属原料，杂质可控，铀钍总杂质含量＜5ppb，可彻底杜绝芯片运行软错误，适配高端算力芯片封装；
（4）窄粒径分布、高球化率：粉体球化率≥98%，颗粒流动性优异，树脂填充率可达60vol%以上，大幅提升板材散热性能与结构刚性。

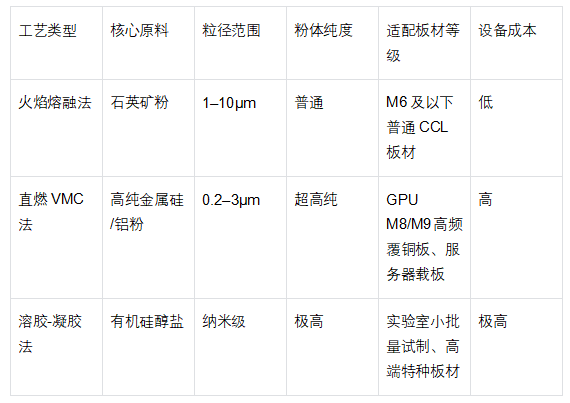

2. 主流粉体工艺路线对比
系统1：高纯金属粉体密闭供料系统（防爆核心单元）
1.1 核心组成单元
（1）原料储罐：采用316L不锈钢材质，配套氮气密闭密封结构，内置除湿、惰性保护模块，全程隔绝空气，杜绝金属硅、铝粉自燃氧化；
（2）失重式精密喂料机：双螺杆防爆喂料结构，给料精度±0.5%，支持变频无级调速，可精准匹配燃烧产能需求；
（3）载气输送单元：采用99.999%高纯氮气，经增压、干燥、精密过滤后，匀速携带金属微粉送入燃烧器，保证进料均匀稳定；
（4）防爆除尘预过滤：前端配套专用布袋除尘模块，拦截未反应金属粉尘，集成泄爆片、隔爆阀、氮气惰化联锁装置，全方位保障生产安全。
1.2 关键设计要点
金属硅、铝粉属于易燃易爆粉尘，整套供料系统采用全密闭微负压设计，搭载在线氧含量监测模块，当系统氧含量＞3%时，自动停机并强制充氮置换，完全满足化工甲级防爆标准。
系统2：多通道同轴燃烧器（设备核心壁垒部件）
2.1 五层同轴喷嘴分层结构（由内至外）
第一层（中心通道）：输送氢气、甲烷等燃料气，提供燃烧热源；
第二层：输送金属硅/铝粉+氮气载气，为反应原料通道；
第三层：输送高纯助燃氧气，保障原料充分氧化反应；
第四层：二次调温氧气，精准调控火焰温度，适配不同粉体生产需求；
最外层：保护氮气层，隔绝高温炉壁，防止粉体粘壁、碳化污染。
2.2 核心运行参数
火焰温控区间：氧化硅生产1700–1900℃，氧化铝生产1900–2200℃；
喷射夹角控制在2.5°–8°，确保颗粒在火焰区间内充分熔融、完整球形化；
设备材质：内衬钨铜耐高温材质，外层水冷不锈钢结构，长期高温运行无变形、无杂质析出；
安全配置：搭载电子自动点火、火焰紫外监测系统，检测到熄火瞬时切断粉体、燃气供给，杜绝安全隐患。
系统3：立式高温直燃反应炉（粉体成球反应腔体）
3.1 炉体四段式结构
（1）上段燃烧反应区：圆筒水冷夹套设计，内壁内衬高纯氧化铝隔热防护层，避免炉体杂质污染高纯粉体；
（2）中段急速冷却区：采用环形低温氮气对冲骤冷工艺，快速定型球形颗粒，有效防止颗粒粘连、结晶粗大，保障粉体粒径均匀性；
（3）下段收口扩散区：降低气流流速，让初生粉体充分聚集，形成可高效收集的气溶胶状态；
（4）整体负压运行：全炉微负压操作，彻底杜绝高温烟气、粉尘外溢，保障车间生产环境。
3.2 量产线标准尺寸
炉体内径1200–1600mm，总高度12–18m，长径比10:1，精准控制颗粒火焰停留时间0.2–0.6s，兼顾反应充分性与生产效率；独立水冷循环温控系统，炉壁表面温度稳定＜60℃，安全防护性能优异。
系统4：粉体聚集与气固分离系统
炉体出炉混合气包含成品超细粉体、过量氮气、微量氧化物烟气，通过三级分级分离，实现粉体高效收集、杂质过滤：
一级聚集器：低温氮气对冲处理，让超细原生颗粒适度轻度团聚，大幅提升后续粉体收集收率；
二级旋风粗分器：高效收集85%以上成品粉体，筛选出的大颗粒自动回流炉内二次熔融，减少原料损耗；
三级PTFE覆膜防爆布袋除尘器：精准捕捉亚微米细粉，过滤精度可达0.1μm，粉体整体收率≥99.2%；配套氮气密封灰斗、星型卸料阀，防止空气倒灌引发安全问题。
系统5：粉体脱酸/热处理纯化系统（电子级粉体核心工序）
直燃法生成的初生粉体表面会残留微量金属氧化物、游离羟基、碱性杂质，无法直接用于高端GPU覆铜板生产，必须经过深度纯化处理：
（1）连续脱酸回转炉：180–300℃氮气氛围吹扫，彻底去除粉体表面游离杂质，精准控制粉体pH值稳定在5.5–7.0，适配环氧树脂体系；
（2）氧化铝专用高温调质炉：1200–1400℃恒温保温，稳定α-Al₂O₃晶型结构，大幅提升粉体导热系数与结构稳定性；
（3）在线杂质监测：实时监控Na、K、Fe、Cu等重金属离子，严格控制总金属杂质＜10ppm，满足电子级高纯标准。
系统6：气流分级精密粒径分选系统
高端GPU覆铜板需搭配0.3μm、1μm、2μm多级复配球形粉体，原生直燃粉体粒径分布较宽，通过精密分级系统实现窄粒径精准切割：
采用多级涡轮气流分级机，搭配变频可调分级轮，粒径切割区间可在D50 0.2–3μm范围内自由调节，粒径跨度σ≤0.1μm，粒径均匀性极高；筛选出的粗粉自动回流反应炉二次熔融，合格细粉送入改性工段，全程无原料浪费。
系统7：在线表面改性单元（覆铜板适配必备工序）
未改性的球形粉体与环氧树脂相容性极差，直接使用会导致胶液粘度飙升、粉体填充率下降、板材分层开裂，设备集成连续干法改性模块，适配高端板材生产需求：
改性反应全程处于低温氮气氛围，通过雾化喷淋方式均匀喷涂硅烷偶联剂，温控稳定在80–150℃，配合连续搅拌实现粉体全域均匀包覆；可切换生产两种专用粉体：
1. 亲水型SiO₂：适配通用环氧树脂覆铜板体系；
2. 疏水改性SiO₂/Al₂O₃：专为GPU高端碳氢高频树脂板材研发，具备超低吸水率、超低Df损耗的特性。
系统8：尾气净化与循环供气系统
设备搭载余热回收与尾气净化一体化模块，兼顾节能与环保：通过高温尾气换热装置，预热助燃氧气与原料载气，整体降低设备能耗30%以上；配套酸碱洗涤塔，针对性处理生产过程中微量金属氧化物烟气、酸性尾气，尾气排放完全达标，无环保污染风险。同时实现氮气、余热循环利用，大幅降低量产生产成本。
系统9：全自动电控与智能监测系统
1. 粉体球化率：≥98%，无异形颗粒、无破碎颗粒；
2. 粒径分布：D50 0.2–3μm可调，粒径跨度≤0.1μm；
3. 杂质含量：总重金属杂质＜10ppm，U+Th＜5ppb（Low-α级别）；
4. 介电性能：Dk≤3.0、Df≤0.003（高频10GHz测试条件）；
5. 热膨胀系数：CTE≤15ppm/℃，适配GPU板材高温工况；
4.1 核心应用场景
主要用于生产GPU、AI算力服务器、高端通信基站高频高速覆铜板填料，同时适配CoWoS先进封装载板、高频FPC柔性线路板、高端电子绝缘基材等高端电子材料领域，是当前高端电子基材国产化替代的核心装备。
1. 性能适配性强：专属匹配高端GPU板材低介电、低膨胀、低放射性核心需求，优于传统熔融法设备产品；
2. 自动化程度高：全流程密闭自动化生产，防爆、环保、安全等级达标，可24小时连续量产；
3. 产品一致性好：智能参数调控，批次偏差极小，满足高端电子材料严苛质控标准；
4. 性价比突出：相较于进口气相法设备，投资与运维成本更低，适合规模化国产化量产。
产品介绍：
1. GPU覆铜板填料硬性指标（直燃法独有优势）
GPU算力板、CoWoS先进封装载板对绝缘填料性能要求极高，仅直燃法工艺可稳定满足四大核心指标，是高端高频高速覆铜板的刚需工艺：
（1）低介电Dk/Df：产物为规整亚微米球形结构、无棱角缺陷，高频信号传输损耗远低于传统熔融球硅，适配高频高速信号传输需求；
（2）超低CTE低热膨胀：粉体结构稳定，高填充比例下仍可抑制板材热形变，杜绝GPU高负载持续运算时的板材翘曲、开裂问题；
（3）Low-α极低放射性：采用高纯金属原料，杂质可控，铀钍总杂质含量＜5ppb，可彻底杜绝芯片运行软错误，适配高端算力芯片封装；
（4）窄粒径分布、高球化率：粉体球化率≥98%，颗粒流动性优异，树脂填充率可达60vol%以上，大幅提升板材散热性能与结构刚性。
2. 主流粉体工艺路线对比
一、直燃法成套设备九大核心系统
直燃法氧化硅、氧化铝成套设备主体结构通用，仅需针对原料特性、燃烧气氛、温控参数微调，即可分别生产两款高端电子填料，整套设备自动化、防爆性、纯化精度均满足电子级粉体生产标准。系统1：高纯金属粉体密闭供料系统（防爆核心单元）
1.1 核心组成单元
（1）原料储罐：采用316L不锈钢材质，配套氮气密闭密封结构，内置除湿、惰性保护模块，全程隔绝空气，杜绝金属硅、铝粉自燃氧化；
（2）失重式精密喂料机：双螺杆防爆喂料结构，给料精度±0.5%，支持变频无级调速，可精准匹配燃烧产能需求；
（3）载气输送单元：采用99.999%高纯氮气，经增压、干燥、精密过滤后，匀速携带金属微粉送入燃烧器，保证进料均匀稳定；
（4）防爆除尘预过滤：前端配套专用布袋除尘模块，拦截未反应金属粉尘，集成泄爆片、隔爆阀、氮气惰化联锁装置，全方位保障生产安全。
1.2 关键设计要点
金属硅、铝粉属于易燃易爆粉尘，整套供料系统采用全密闭微负压设计，搭载在线氧含量监测模块，当系统氧含量＞3%时，自动停机并强制充氮置换，完全满足化工甲级防爆标准。
系统2：多通道同轴燃烧器（设备核心壁垒部件）
2.1 五层同轴喷嘴分层结构（由内至外）
第一层（中心通道）：输送氢气、甲烷等燃料气，提供燃烧热源；
第二层：输送金属硅/铝粉+氮气载气，为反应原料通道；
第三层：输送高纯助燃氧气，保障原料充分氧化反应；
第四层：二次调温氧气，精准调控火焰温度，适配不同粉体生产需求；
最外层：保护氮气层，隔绝高温炉壁，防止粉体粘壁、碳化污染。
2.2 核心运行参数
火焰温控区间：氧化硅生产1700–1900℃，氧化铝生产1900–2200℃；
喷射夹角控制在2.5°–8°，确保颗粒在火焰区间内充分熔融、完整球形化；
设备材质：内衬钨铜耐高温材质，外层水冷不锈钢结构，长期高温运行无变形、无杂质析出；
安全配置：搭载电子自动点火、火焰紫外监测系统，检测到熄火瞬时切断粉体、燃气供给，杜绝安全隐患。
系统3：立式高温直燃反应炉（粉体成球反应腔体）
3.1 炉体四段式结构
（1）上段燃烧反应区：圆筒水冷夹套设计，内壁内衬高纯氧化铝隔热防护层，避免炉体杂质污染高纯粉体；
（2）中段急速冷却区：采用环形低温氮气对冲骤冷工艺，快速定型球形颗粒，有效防止颗粒粘连、结晶粗大，保障粉体粒径均匀性；
（3）下段收口扩散区：降低气流流速，让初生粉体充分聚集，形成可高效收集的气溶胶状态；
（4）整体负压运行：全炉微负压操作，彻底杜绝高温烟气、粉尘外溢，保障车间生产环境。
3.2 量产线标准尺寸
炉体内径1200–1600mm，总高度12–18m，长径比10:1，精准控制颗粒火焰停留时间0.2–0.6s，兼顾反应充分性与生产效率；独立水冷循环温控系统，炉壁表面温度稳定＜60℃，安全防护性能优异。
系统4：粉体聚集与气固分离系统
炉体出炉混合气包含成品超细粉体、过量氮气、微量氧化物烟气，通过三级分级分离，实现粉体高效收集、杂质过滤：
一级聚集器：低温氮气对冲处理，让超细原生颗粒适度轻度团聚，大幅提升后续粉体收集收率；
二级旋风粗分器：高效收集85%以上成品粉体，筛选出的大颗粒自动回流炉内二次熔融，减少原料损耗；
三级PTFE覆膜防爆布袋除尘器：精准捕捉亚微米细粉，过滤精度可达0.1μm，粉体整体收率≥99.2%；配套氮气密封灰斗、星型卸料阀，防止空气倒灌引发安全问题。
系统5：粉体脱酸/热处理纯化系统（电子级粉体核心工序）
直燃法生成的初生粉体表面会残留微量金属氧化物、游离羟基、碱性杂质，无法直接用于高端GPU覆铜板生产，必须经过深度纯化处理：
（1）连续脱酸回转炉：180–300℃氮气氛围吹扫，彻底去除粉体表面游离杂质，精准控制粉体pH值稳定在5.5–7.0，适配环氧树脂体系；
（2）氧化铝专用高温调质炉：1200–1400℃恒温保温，稳定α-Al₂O₃晶型结构，大幅提升粉体导热系数与结构稳定性；
（3）在线杂质监测：实时监控Na、K、Fe、Cu等重金属离子，严格控制总金属杂质＜10ppm，满足电子级高纯标准。
系统6：气流分级精密粒径分选系统
高端GPU覆铜板需搭配0.3μm、1μm、2μm多级复配球形粉体，原生直燃粉体粒径分布较宽，通过精密分级系统实现窄粒径精准切割：
采用多级涡轮气流分级机，搭配变频可调分级轮，粒径切割区间可在D50 0.2–3μm范围内自由调节，粒径跨度σ≤0.1μm，粒径均匀性极高；筛选出的粗粉自动回流反应炉二次熔融，合格细粉送入改性工段，全程无原料浪费。
系统7：在线表面改性单元（覆铜板适配必备工序）
未改性的球形粉体与环氧树脂相容性极差，直接使用会导致胶液粘度飙升、粉体填充率下降、板材分层开裂，设备集成连续干法改性模块，适配高端板材生产需求：
改性反应全程处于低温氮气氛围，通过雾化喷淋方式均匀喷涂硅烷偶联剂，温控稳定在80–150℃，配合连续搅拌实现粉体全域均匀包覆；可切换生产两种专用粉体：
1. 亲水型SiO₂：适配通用环氧树脂覆铜板体系；
2. 疏水改性SiO₂/Al₂O₃：专为GPU高端碳氢高频树脂板材研发，具备超低吸水率、超低Df损耗的特性。
系统8：尾气净化与循环供气系统
设备搭载余热回收与尾气净化一体化模块，兼顾节能与环保：通过高温尾气换热装置，预热助燃氧气与原料载气，整体降低设备能耗30%以上；配套酸碱洗涤塔，针对性处理生产过程中微量金属氧化物烟气、酸性尾气，尾气排放完全达标，无环保污染风险。同时实现氮气、余热循环利用，大幅降低量产生产成本。
系统9：全自动电控与智能监测系统
整套设备采用PLC全自动集中控制，搭载人机交互触摸屏，可实时监控炉温、气压、氧含量、进料速度、分级参数等核心数据，支持参数一键预设、自动调节、故障报警、数据溯源。全程实现无人值守自动化生产，有效规避人工操作误差，保障每批次粉体性能参数稳定一致，满足高端电子板材规模化量产的一致性要求。
1. 粉体球化率：≥98%，无异形颗粒、无破碎颗粒；
2. 粒径分布：D50 0.2–3μm可调，粒径跨度≤0.1μm；
3. 杂质含量：总重金属杂质＜10ppm，U+Th＜5ppb（Low-α级别）；
4. 介电性能：Dk≤3.0、Df≤0.003（高频10GHz测试条件）；
5. 热膨胀系数：CTE≤15ppm/℃，适配GPU板材高温工况；
6. 粉体含水率：≤0.05%，超低吸水率，杜绝板材受潮失效。
4.1 核心应用场景
主要用于生产GPU、AI算力服务器、高端通信基站高频高速覆铜板填料，同时适配CoWoS先进封装载板、高频FPC柔性线路板、高端电子绝缘基材等高端电子材料领域，是当前高端电子基材国产化替代的核心装备。
