单壁碳纳米管生产装备

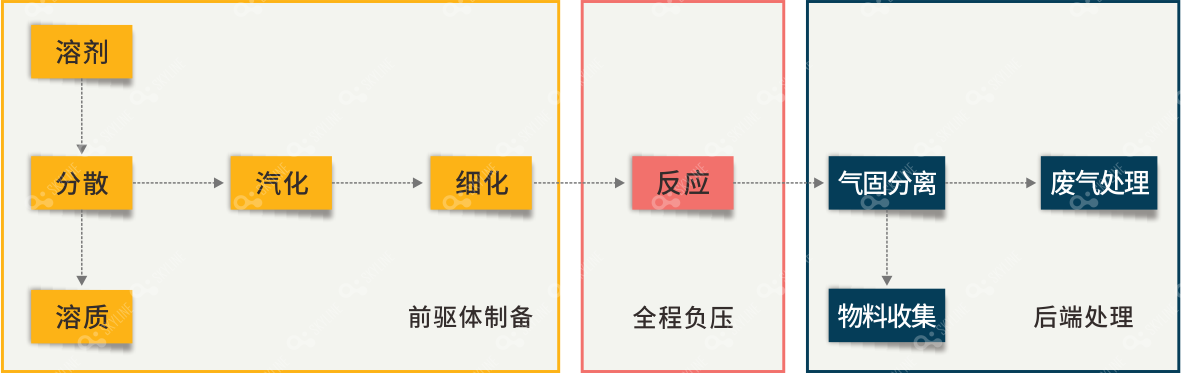

微波等离子法制备单壁碳纳米管生产工艺流程图
设备技术特点和优势
❶ 通过等离子体作用保证催化剂与碳源充分接触生成高质量单璧碳纳米管，生产效率高，成本低；
❷ 捕获装置内多层抽插式不锈钢金属网实现对碳纳米管进行捕获，提高了对碳纳米管的生成效率，同时其废气通过净化收集或循环利用，降低了对环境的污染；
❸ 通过安全保护装置对整个设备运行过程中进行安全监测，同控制器配合避免出现气体泄漏，同时通过自锁保护装置实现自锁保证生产安全。
设备组成表
❶ 液态原料的汽化装置；
将液态反应原材料通过蠕动泵精密设定流量输送到加热汽化装置进行汽化；
汽化装置设定工作温度为200℃，工作室尺寸（卧式），采用不锈钢密封焊接，用电阻加热方式；
汽化装置设计有氩气入口，可作为汽化后的气态反应原料的稀释气或载气；
❷ 催化剂细化装置；
设计一套微波等离子体设备，工作温度约1200℃，汽化后的气态反应原料或被氩气稀释的气态反应原料通入微波等离子体发生器中，反应原料分子会裂解、离化，成为等离子体态，从等离子体发生器中出来会生成纳米级尺寸的催化剂，并具有高活性。
等离子体发生器炬采用石英或其它陶瓷材质；
❸ 碳管生成装置；
从等离子体发生器中产生的热态纳米级尺寸催化剂通过接口进入反应室，反应室同时通入甲烷气体，高温裂解提供碳源，在催化剂作用下生成碳管；
反应室设定工作温度为1200℃，工作室尺寸（卧式），采用耐热不锈钢密封焊接，用电阻加热方式。
❹ 碳管捕获装置和手套箱；❺ 废气冷却装置；
❻ 废气排放处理；
❼ 真空装置；
❽ 气体调节控制装置；
❾ 电气控制装置。
直流等离子体电弧法-设备概述
设备技术特点和优势
直流等离子电弧法是当前可实现低成本、大规模、稳定工业化生产单壁碳纳米管的主流技术，装备成熟、性能可靠、市场明确，是导电剂与高端碳材料产业化的解决方案。
技术原理
核心：高温电弧等离子体 → 碳蒸气 → 催化生长单壁碳纳米管
❶ 等离子体产生
在真空 / 低压惰性气氛（He/Ar）中，石墨阳极与阴极之间施加直流高压大电流，击穿气体形成电弧等离子体。
❷ 碳源与催化剂汽化
阳极采用：高纯石墨 + 过渡金属催化剂（Fe/Co/Ni）+ 稀土金属（Y）
电弧将石墨瞬间升华成碳蒸气，催化剂同步形成纳米级金属团簇。
❸ SWCNT 生长机制
碳蒸气在温度梯度 + 气氛对流下，在催化剂颗粒表面
→ 溶解、析出、自组装
→ 生长出单壁碳纳米管。
❹ 工艺本质
超高温、快反应、高能量密度
属于物理气相沉积 + 催化生长结合的路线。
产品结构
整套装备由5 大模块组成：
❶ 直流电弧电源系统
❷ 真空反应腔体
❸ 气氛控制系统
❹ 电极与催化体系
❺ 冷却、收集与安全系统
优势特点
❶ 产能大、成本低
❷ 设备成熟、稳定可靠
❸ 单壁管比例可调控
❹ 生长速度极快
❺ 材料适用性极强
主要应用领域
❶ 锂电池导电剂——磷酸铁锂、三元、硅碳负极、固态电池
❷ 导电塑料、防静电高分子——PC/ABS/PP/PE 导电改性、无人机、电子电器外壳
❸ 导电油墨、导电涂层、透明导电膜——柔性电子、传感器、电磁屏蔽
❹ 导热复合材料——散热膜、导热凝胶、导热垫片
❺ 超级电容、锂硫电池、固态电池——作为导电网络与载体
❻ 增强复合材料（树脂 / 金属 / 陶瓷）——强度、模量、耐磨大幅提升

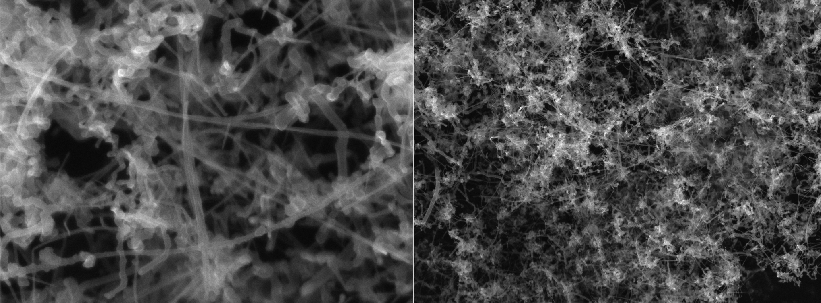

单壁碳纳米管电镜图
